CB 3062-79 Seven Roller Fairlead Tip DFairlead cu role orizontale, constând din role verticale și orizontale, poate ghida cablurile de ancorare din orice direcție.

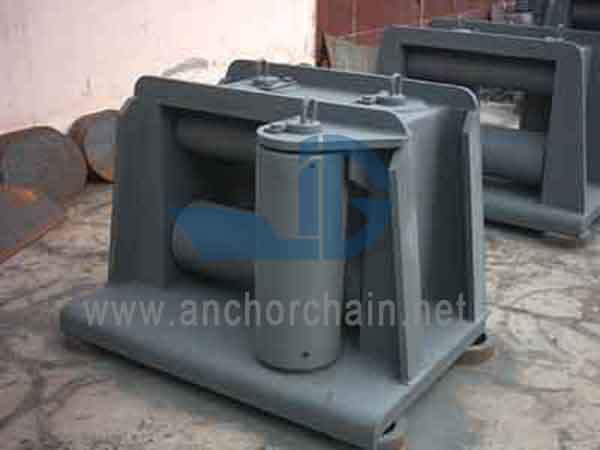

Guidon cu role orizontale
Canalul cu role orizontale, format din role verticale și orizontale, poate ghida cablurile de ancorare din orice direcție. Canalul orizontal al rolei, numit și role universal, este de obicei amplasat la capătul punții. Canalul cu role orizontal poate reduce foarte mult abraziunea cablurilor de ancorare pentru rolele fixate în jurul ghidajului.
CB 3062-79 Ghid cu role orizontal
CB*3062-79 canal de rulare cu role orizontale are 6 tipuri: CB*3060-79 tip A, BA, BB, C, D, E. Numărul total de role variază de la 3 la 9. Guidon de role orizontal este strict produs conform standardului CB *3062-79. Suprafața rolelor nu prezintă defecte care să îi afecteze performanța și intensitatea, cum ar fi fisuri, vezicule. Toți conducătorii primesc certificatul de calitate. Dacă tusunteți interesat de ghidajele noastre, vă rugăm să nu ezitați să ne contactați.
Specificația CB*3062-79 Cablă tip D:
Tip de model: CB*3062-79 Seven Roller FairleadType D
Material: Otel turnat
Standard: CB*3062-79
Rolă Nr.: 7 role
Diametre cablu de oțel: 19,5 mm ~ 68,0 mm
Diametrele frânghiei de nailon: 36mm~100mm
Greutate: 247kg~5100kg
Certificat: CCS, ABS, BV, LR, NK, RINA
Desen CB 3062-79 Seven Role Fairlead Tip D:
Unitate: mm
|
Diametru funie de oțel. |
Coarda de nailon Dia. |
E |
F |
D |
d |
L |
L1 |
L2 |
L3 |
B |
B1 |
B2 |
H |
H1 |
Greutate (kg) |
|
19.5 |
36 |
200 |
150 |
100 |
40-0,5 |
944 |
716 |
300 |
844 |
238 |
194 |
108 |
508 |
250 |
247 |
|
22.5 |
40 |
200 |
150 |
120 |
50-0,5 |
1048 |
776 |
320 |
928 |
280 |
232 |
128 |
552 |
270 |
377 |
|
26.0 |
45 |
200 |
180 |
130 |
55-0,5 |
1106 |
810 |
330 |
976 |
304 |
250 |
138 |
606 |
310 |
485 |
|
32.0 |
70 |
220 |
180 |
150 |
65-0,5 |
1250 |
910 |
370 |
1100 |
346 |
288 |
158 |
670 |
330 |
716 |
|
34.5 |
80 |
240 |
200 |
160 |
70-0,5 |
1340 |
980 |
400 |
1180 |
370 |
308 |
168 |
710 |
360 |
849 |
|
37.5 |
85 |
240 |
200 |
180 |
80-0,5 |
1450 |
1040 |
420 |
1270 |
417 |
345 |
190 |
770 |
380 |
951 |
|
43.0 |
95 |
260 |
210 |
200 |
90-0,5 |
1596 |
1146 |
460 |
1396 |
459 |
385 |
210 |
820 |
410 |
1546 |
|
52.0 |
100 |
260 |
220 |
230 |
100-0,5 |
1746 |
1236 |
490 |
1516 |
521 |
445 |
240 |
910 |
450 |
2143 |
|
60.5 |
_ |
300 |
240 |
260 |
120-0,5 |
1990 |
1990 |
560 |
1730 |
590 |
500 |
270 |
1000 |
500 |
3134 |
|
68.0 |
_ |
320 |
250 |
320 |
150-0,5 |
2330 |
2330 |
640 |
2010 |
714 |
620 |
330 |
1130 |
570 |
5100 |
