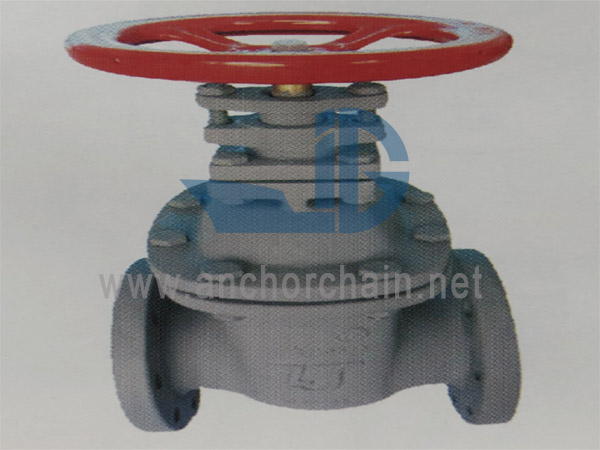

Supape cu poartă din oțel turnat GBT 466Spapa cu poartă din oțel turnat marin este utilizată pe sistemul de conducte pentru apă de mare, apă dulce, ulei de lubrifiere.
Supapa de poartă din oțel turnat marin este utilizată pe sistemul de conducte pentru apă de mare, apă dulce, ulei de lubrifiere.
Standard de proiectare: CB/T466-1995
Standard de testare: GB600
Dimensiunea flanșei conform GB569 sau GB2501
| presiune nominală (Mpa) | diametru nominal (mm) | mediu aplicabil |
| 1.0 | 50-100 | apă de mare, apă dulce, ulei de lubrifiere |
| 0.6 | 125-150 | |
| 0.4 | 175-300 | |
| 0.25 | 350-500 |
Corp din oțel turnat
Capota din otel turnat
Oțel turnat pe disc
Tijă-oțel inoxidabil
Nuc-Bronz
Inel de etanșare-oțel inoxidabil
Pentru tipul A:
| PN Mpa |
DN (mm) |
Dimensiunea structurii | Flanșă | Bolt | Grosimea δ | tulpina | mână roată D0 |
Raza de ridicare m | Greutate (kg) |
|||||||
| L≈ | H≈ | |||||||||||||||
| D | D1 | D2 | b | d0 | n | Th. | d | □ | ||||||||
| 1.0 | 50 | 190 | 340 | 135 | 103 | 84 | 13 | 15 | 6 | M14 | 8 | Tr22×10(P5)LH | 14 | 180 | 60 | 18 |
| 65 | 200 | 372 | 155 | 123 | 104 | 14 | 15 | 6 | M14 | 9 | Tr22×10(P5)LH | 14 | 180 | 75 | 20 | |
| 80 | 220 | 430 | 179 | 138 | 118 | 14 | 15 | 8 | M14 | 9 | Tr24×10(P5)LH | 17 | 200 | 92 | 25 | |
| 100 | 220 | 460 | 190 | 158 | 138 | 14 | 15 | 8 | M14 | 10 | Tr24×10(P5)LH | 17 | 200 | 112 | 28 | |
| 0.6 | 125 | 242 | 528 | 215 | 183 | 164 | 14 | 15 | 10 | M14 | 10 | Tr26×10(P5)LH | 19 | 225 | 138 | 41 |
| 150 | 248 | 566 | 240 | 208 | 190 | 14 | 15 | 12 | M14 | 10 | Tr26×10(P5)LH | 19 | 225 | 165 | 51 | |
| 0.4 | 175 | 268 | 630 | 270 | 238 | 221 | 15 | 15 | 12 | M14 | 11 | Tr28×10(P5)LH | 22 | 250 | 190 | 70 |
| 200 | 278 | 685 | 295 | 264 | 247 | 15 | 15 | 12 | M14 | 11 | Tr28×10(P5)LH | 22 | 250 | 215 | 80 | |
| 250 | 310 | 755 | 365 | 327 | 306 | 16 | 16 | 14 | M16 | 13 | Tr30×12(P6)LH | 24 | 280 | 265 | 111 | |
| 300 | 345 | 835 | 430 | 386 | 360 | 19 | 19 | 14 | M20 | 13 | Tr30×12(P6)LH | 24 | 280 | 315 | 134 | |
| 0.25 | 350 | 400 | 954 | 480 | 436 | 410 | 20 | 20 | 16 | M20 | 14 | Tr36×12(P6)LH | 27 | 320 | 365 | 219 |
| 400 | 430 | 1045 | 530 | 486 | 460 | 21 | 21 | 16 | M20 | 15 | Tr36×12(P6)LH | 27 | 360 | 418 | 267 | |
| 450 | 460 | 1228 | 580 | 536 | 512 | 21 | 21 | 18 | M20 | 16 | Tr40×12(P6)LH | 32 | 400 | 421 | 395 | |
| 500 | 480 | 1315 | 635 | 591 | 567 | 21 | 21 | 20 | M20 | 16 | Tr40×12(P6)LH | 32 | 450 | 518 | 519 | |
Pentru tipul AS:
| PN Mpa |
DN (mm) |
Dimensiunea structurii | Flanșă | Bolt | tulpina | mână roată D0 |
Raza de ridicare m | Greutate (kg) |
|||||||
| L≈ | H≈ | ||||||||||||||
| D | D1 | D2 | b | d0 | n | Th. | d | □ | |||||||
| 1.0 | 50 | 178 | 340 | 165 | 125 | 102 | 20 | 18 | 4 | M16 | Tr22×10(P5)LH | 14 | 180 | 60 | 20.3 |
| 65 | 190 | 372 | 185 | 145 | 122 | 20 | 18 | 4 | M16 | Tr22×10(P5)LH | 14 | 180 | 75 | 24.5 | |
| 80 | 203 | 430 | 200 | 160 | 133 | 20 | 18 | 8 | M16 | Tr24×10(P5)LH | 17 | 200 | 92 | 33.8 | |
| 100 | 229 | 460 | 220 | 180 | 158 | 22 | 18 | 8 | M16 | Tr24×10(P5)LH | 17 | 200 | 112 | 41.2 | |
| 0.6 | 125 | 254 | 528 | 240 | 200 | 178 | 20 | 18 | 8 | M16 | Tr26×10(P5)LH | 19 | 225 | 138 | 62.1 |
| 150 | 267 | 566 | 265 | 225 | 202 | 20 | 18 | 8 | M16 | Tr26×10(P5)LH | 19 | 225 | 165 | 71.6 | |
| 0.4 | 175 | 292 | 630 | 295 | 255 | 232 | 22 | 18 | 8 | M16 | Tr28×10(P5)LH | 22 | 250 | 190 | 86.4 |
| 200 | 292 | 685 | 320 | 280 | 258 | 22 | 18 | 8 | M16 | Tr28×10(P5)LH | 22 | 250 | 215 | 101.8 | |
| 250 | 330 | 755 | 375 | 335 | 312 | 24 | 22 | 12 | M20 | Tr30×12(P6)LH | 24 | 280 | 265 | 155.1 | |
| 300 | 356 | 835 | 440 | 395 | 365 | 24 | 22 | 12 | M20 | Tr30×12(P6)LH | 24 | 280 | 315 | 201.2 | |
| 0.25 | 350 | 381 | 954 | 490 | 445 | 415 | 26 | 22 | 12 | M20 | Tr36×12(P6)LH | 27 | 320 | 365 | 298.3 |
| 400 | 406 | 1145 | 540 | 495 | 465 | 28 | 22 | 16 | M20 | Tr36×12(P6)LH | 27 | 360 | 418 | 372.1 | |
| 450 | 432 | 1330 | 595 | 550 | 520 | 28 | 22 | 16 | M20 | Tr40×12(P6)LH | 32 | 400 | 468 | 560.0 | |
| 500 | 457 | 1420 | 645 | 600 | 570 | 30 | 22 | 20 | M20 | Tr40×12(P6)LH | 32 | 450 | 510 | 627.4 | |
Descrierea/mărimile pot fi diferite în funcție de bunuri, vă rugăm să ne verificați la comandă.
