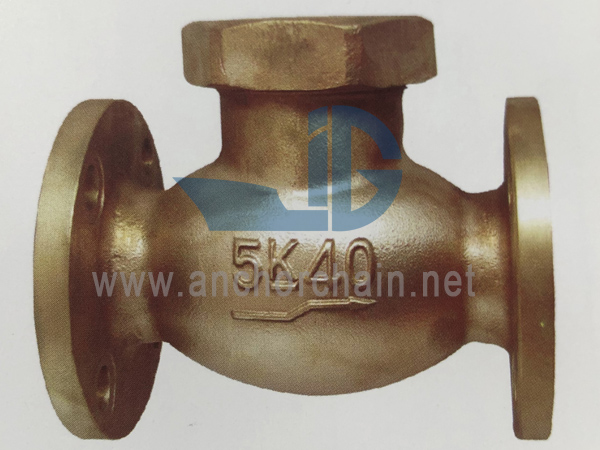

JIS F 7415 Bronz 5K Supape de control cu glob de ridicare Tip capotă uniune1.Standard de testare: JISF7400.2.Standard de capăt: JISB2220.3.Tip de capăt:Flanșă.4.Presiune: 5k.5.DN: 15mm-40mm.
JIS F 7415 Bronz 5K Supape de control cu glob de ridicare Tip capotă unită
1. Standard de testare: JISF7400.
2.Standard final: JISB2220.
3.Tip de capăt: Flanșă.
4.Presiune: 5k.
5.DN: 15mm-40mm.
6.Material principal:
7. Aplicație: conducte de ulei, conducte de apă și conducte de gaz.
8.Funcție: Astfel de supape sunt utilizate pentru prevenirea refluxului.
9.Specificația supapei cu glob de verificare a ridicării din bronz turnat marin JIS F7415 5k:
|
IMPA |
DN |
Față în față/L (mm) |
diam. flanșă/D(mm) |
Pasul flanșei/C (mm) |
Orificiu flanșă/n*d (mm) |
Greutate/kg |
|
751341 |
15 |
100 |
80 |
60 |
4xΦ12 |
1.62 |
|
751342 |
20 |
110 |
85 |
65 |
4xΦ12 |
2.17 |
|
751343 |
25 |
120 |
95 |
75 |
4xΦ12 |
2.80 |
|
751344 |
32 |
140 |
115 |
90 |
4xΦ15 |
3.92 |
|
751345 |
40 |
160 |
120 |
95 |
4xΦ15 |
5.49 |
