JIS F 7416 Bronz 5K Supape unghiulare de ridicare (Tip cu capotă unită)1. AplicațieProdusele sunt utilizate pentru controlul deschiderii și închiderii mediului, prevenind refluxul în conductele de păcură, lubrifierea conductelor. Dimensiunile flanșei sunt în conformitate cu dimensiunile flanșei JIS B2220 ale țevii de oțel.

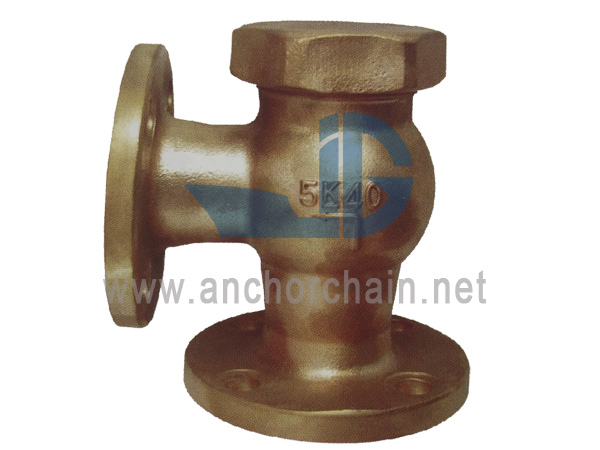

JIS F 7416 Bronz 5K Supape unghiulare de ridicare (Tip cu capotă unită)
1. Aplicație
Produsele sunt utilizate pentru controlul deschiderii și închiderii mediului, prevenind refluxul în conductele de păcură, lubrifierea conductelor. Dimensiunile flanșei sunt în conformitate cu dimensiunile flanșei JIS B2220 ale țevii de oțel.
2. Material
(1) - Corp: bronz
(2) - Disc: bronz
(3) - Tijă: bronz
3. Diametrul nominal＆Presiune
Diametru: DN50~DN40
Presiune: 5K
4. Caracteristici
(1) . Serviciul OEM, ODM este acceptabil. Cerințele speciale ale clientului vor fi satisfăcute în fabrica noastră.
(2) . Fabricat conform standardelor JIS F7400. Materialul supapei poate fi ales de către clienți.
(3). Orice întrebare, va primi răspuns în 24 de ore.
5. Lista de dimensiuni principale
|
Cod IMPA |
Model
|
L |
L1 |
D
|
C
|
Nu. |
h |
t |
H |
H1 |
D2 |
|
751346 |
7416 5K15 |
100 |
55 |
80 |
60 |
4 |
12 |
9 |
66 |
56 |
55 |
|
751347 |
7416 5K20 |
110 |
60 |
85 |
65 |
4 |
12 |
10 |
71 |
59 |
55 |
|
751348 |
74165K25 |
120 |
65 |
95 |
75 |
4 |
12 |
10 |
81 |
67 |
60 |
|
751349 |
7416 5K32 |
140 |
80 |
115 |
90 |
4 |
15 |
12 |
83 |
65 |
70 |
|
751350 |
7416 5K40 |
160 |
85 |
120 |
95 |
4 |
15 |
12 |
91 |
69 |
80 |
6. Certificat IACS: BV, ABS, CCS, RINA, LR.
