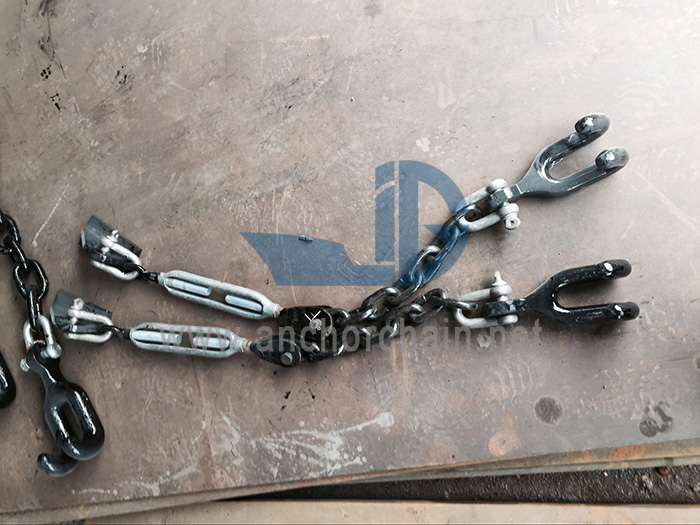

Ansamblu de opritor pentru lanțul cu gheare a diavolului pentru naveGhearele diavolului constă din cârlig de furcă, cătușă, verigă de capăt, verigă comună, curele de tip deschis și cătușe și ochi.
Ghearele diavolului constă din cârlig de furcă, cătușe, legătură de capăt, verigă comună, tendizor de tip deschis și cătușe și placă de ochi.
1. Cârlig furcă
2. Catena
3. Încheiați legătura
4. Legătură comună
5. Deschideți tipul Tensiune și cătușe
6. Placa de ochi
Dimensiunea ghearelor diavolului (mm)
|
Diametrul lanțului de ancorare |
SWL(KN) |
Cârlig de furcă |
Za |
Închidere |
Placa pentru ochi |
Greutate (kg) |
|
14-16 |
5.5 |
1 |
12.5 |
KOUD12 |
F1.0 |
2.00 |
|
17,5-20,5 |
9.3 |
2 |
12.5 |
KOUD14 |
F1.6 |
3.10 |
|
22-24 |
12.5 |
3 |
12.5 |
KOUD16 |
F2.0 |
4.80 |
|
26-28 |
17 |
4 |
14 |
KOUD18 |
F2.5 |
6.10 |
|
30-32 |
22 |
5 |
14 |
KOUD20 |
F3.0 |
7.80 |
|
34-36 |
28 |
6 |
16 |
KOUD22 |
F4.0 |
10.80 |
|
38-40 |
35 |
7 |
17.5 |
KOUD24 |
F5.0 |
14.60 |
|
32-44 |
42 |
8 |
20.5 |
KOUD27 |
F6.0 |
22.50 |
|
46-48 |
49 |
9 |
22 |
KOUH30 |
F6.0 |
22.50 |
|
50-52 |
58 |
10 |
24 |
KOUH36 |
F8.0 |
34.60 |
|
54-56 |
67 |
11 |
24 |
KOUH36 |
F10.0 |
52.30 |
|
58-60 |
77 |
12 |
26 |
KOUH36 |
F10.0 |
52.30 |
|
62-64 |
88 |
13 |
28 |
KOUH39 |
F12.0 |
78.00 |
|
66-68 |
100 |
14 |
32 |
KOUH42 |
F12.0 |
78.00 |
