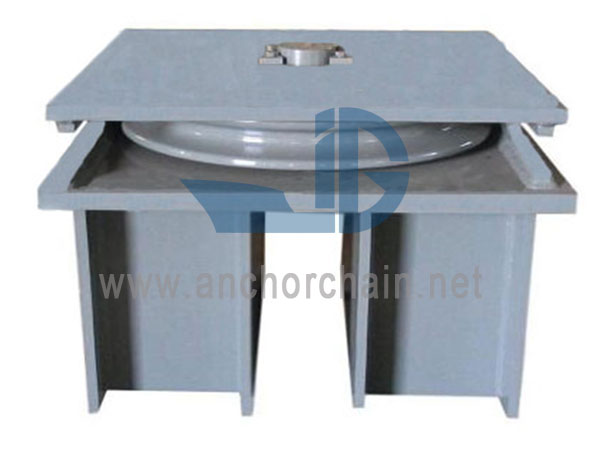

Caracteristicile snopii verticale1. Diametre maxime aplicabile ale firului 20mm~76mm
Caracteristici snopi vertical
1.Diametre maxime aplicabile ale firului 20mm~76mm
2.Material: Fontă/Oțel
3. Goodwear și rezistență la coroziune
4.Auto-lubrificare
5.Vibrații-absorbție
6. Rezistența la rupere a sârmei cu urzeală de 90 de grade pe snopi
7. Baza sudata cu boltor
8. Vopsea în funcție de client’specificația s
9. Produce în funcție de clienți’design special
Sistem opțional de monitorizare a sarcinii
Desenul scripetelui vertical:
DIAMĂ MAXIMĂ FER(mm) |
A(mm) |
B(mm) |
H(mm) |
Ф(mm) |
20 |
280 |
390 |
220 |
340 |
25 |
330 |
480 |
265 |
425 |
32 |
406 |
590 |
340 |
520 |
38 |
362 |
690 |
380 |
600 |
44 |
560 |
815 |
450 |
710 |
52 |
610 |
1010 |
570 |
880 |
60 |
760 |
1100 |
600 |
930 |
68 |
920 |
1150 |
650 |
956 |
76 |
1350 |
1250 |
720 |
1120 |
