JIS F-2026 Cablă orizontală Tip AFead cu role orizontale, constând din role verticale și orizontale, poate ghida cablurile de ancorare din orice direcție.

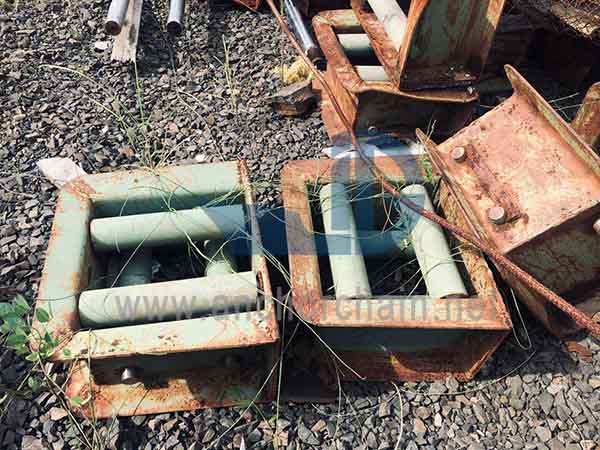

JIS F-2026 Ghid orizontal tip A
Guidon cu role orizontale, constând din role verticale și orizontale, poate ghida cablurile de ancorare din orice direcție. Guidon cu role orizontal, numit și ghidaj cu role universal, este de obicei situat la capătul punții. Canalul cu role orizontale poate reduce foarte mult abraziunea cablurilor de ancorare pentru rolele fixate în jurul ghidajului.
JISF-2026 Ghid cu role orizontal
JIS F 2026-1980, ghidaj orizontal cu role este produs în conformitate cu strictul standard japonez JIS F 2026-1980. Are două tipuri: JIS F-2026 tip A (4 role), JIS F-2026type BR (5 role). Guidonul cu role JIS F 2026-80 este fabricat din oțel inoxidabil. Suprafața sa este lustruită și galvanizată, care are o rezistență ridicată la coroziune. Calitatea ghidajelor este în conformitate cu Organizația Internațională pentru Standardizare. Dacă tusunteți interesat de căile noastre de ancorare, vă rugăm să nu ezitați să ne contactați.
Specificațiile JIS F-2026 Tip A:
Tipul de model: JIS F-2026Type A- 4 role
Material: Otel turnat
Standard: JIS F2026-1980
Nr. rolă: 4 role
Diametre nominale: 140mm~315mm
Greutate: 214kg ~ 1620kg
Certificat: CCS, ABS, BV, LR, NK, RINA etc.
Desen JIS F-2026 ghidaj orizontal tip A:
|
Diametru nominal. |
Cadru |
|||||||||||||||||||||||
|
B |
B1 |
b |
b1 |
b2 |
D |
D1 |
D2 |
H |
h |
h1 |
h2 |
L |
L1 |
l |
l1 |
l2 |
||||||||
|
140 |
310 |
355 |
150 |
69 |
20 |
90 |
140 |
120 |
480 |
275 |
130 |
40 |
515 |
805 |
335 |
120 |
60 |
|||||||
|
160 |
360 |
405 |
175 |
82 |
22 |
110 |
160 |
140 |
515 |
290 |
145 |
45 |
570 |
890 |
365 |
135 |
65 |
|||||||
|
180 |
410 |
455 |
200 |
95 |
24 |
135 |
180 |
150 |
560 |
315 |
155 |
50 |
620 |
960 |
390 |
145 |
70 |
|||||||
|
200 |
460 |
505 |
225 |
108 |
26 |
160 |
200 |
160 |
590 |
330 |
170 |
60 |
675 |
1049 |
420 |
160 |
80 |
|||||||
|
250 |
565 |
610 |
280 |
133 |
30 |
200 |
250 |
200 |
715 |
415 |
195 |
75 |
825 |
1303 |
520 |
210 |
105 |
|||||||
|
315 |
670 |
715 |
330 |
159 |
34 |
240 |
240 |
240 |
870 |
520 |
220 |
90 |
980 |
1562 |
620 |
260 |
130 |
|||||||
|
Diametru nominal. |
Cadru |
Diametrul cablului de sârmă aplicabil. |
Diametru deschidere (lungime×Lăţime) |
Greutate (kg) |
||||||||||||||||||||
|
l3 |
R |
t |
t1 |
t2 |
t3 |
|||||||||||||||||||
|
140 |
50 |
40 |
12 |
10 |
16 |
6 |
18 |
148×195 |
214 |
|||||||||||||||
|
160 |
50 |
45 |
14 |
10 |
18 |
8 |
22.4 |
150×200 |
307 |
|||||||||||||||
|
180 |
50 |
50 |
16 |
10 |
20 |
10 |
25 |
150×199 |
410 |
|||||||||||||||
|
200 |
50 |
60 |
18 |
12 |
22 |
10 |
28 |
152×204 |
568 |
|||||||||||||||
|
250 |
60 |
75 |
20 |
14 |
26 |
12 |
35.5 |
199×253 |
1000 |
|||||||||||||||
|
315 |
60 |
90 |
22 |
16 |
30 |
14 |
42.5 |
253×302 |
1620 |
|||||||||||||||
