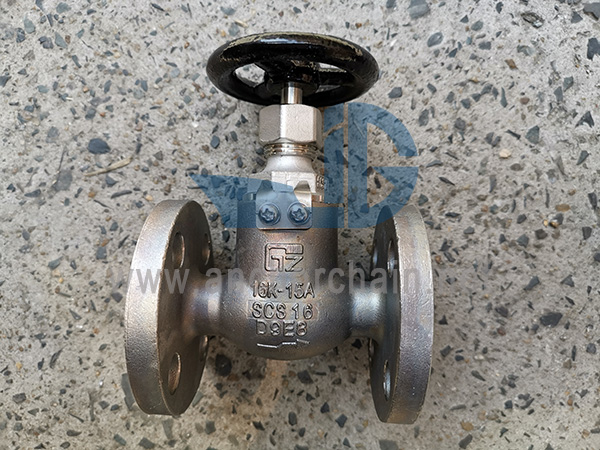

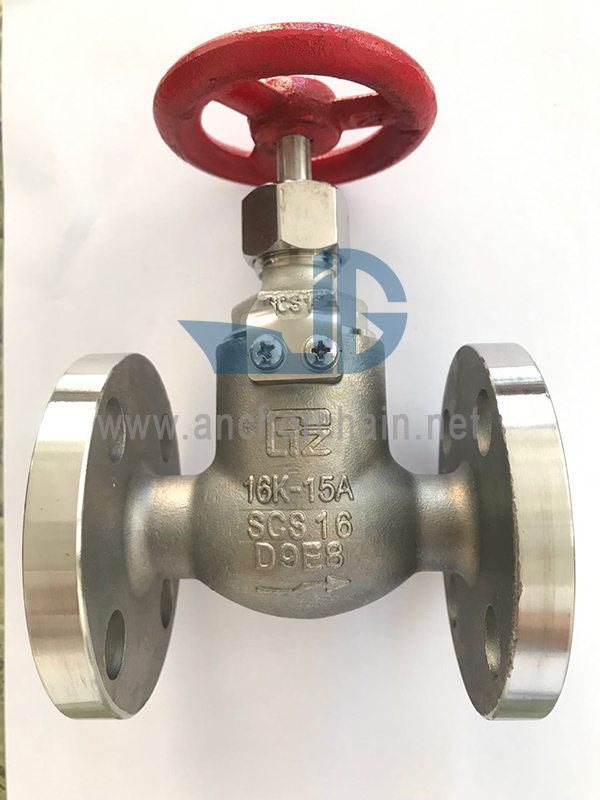

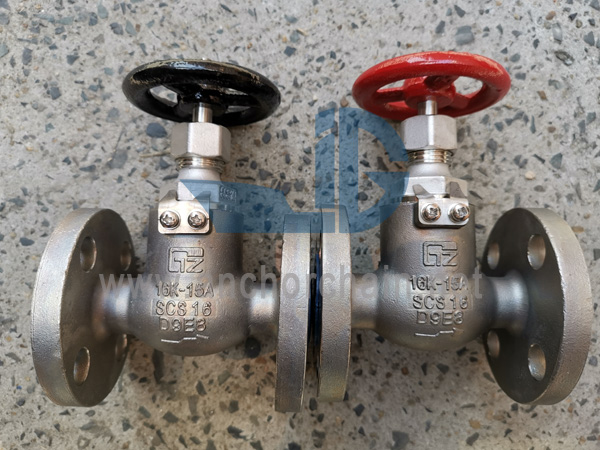

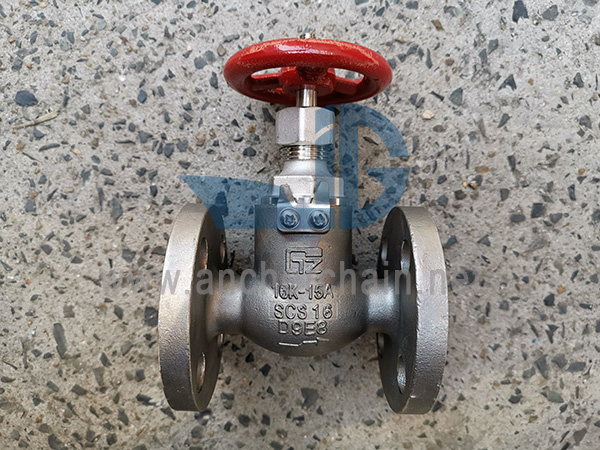

Supape cu glob din oțel inoxidabil JIS F 7301 5K SCS16. Supapa cu glob din oțel inoxidabil marin sau supapa cu glob din oțel inoxidabil marin sau supapă cu glob din alamă marină poate fi numită supapă de oprire marin din oțel inoxidabil/alama. Funcție: Deschide/închide sistemul de țevi Standard de proiectare: JIS F7301-1996
*DN15-DN40 cu capac înșurubat, DN50-DN65 cu capotă înșurubat
Material de bază:
1-corp: oțel inoxidabil - SCS16/SUS316L
2-Disc: oțel inoxidabil - SCS16/SUS316L
3-tije: oțel inoxidabil - SCS16/SUS316L
4-Capotă: oțel inoxidabil - SCS16/SUS316L
5-Roată de mână: fontă (FC200)
Cod IMPA | mărimea | Față în față (L) | Flanșă diam. (D) | Pasul (C) | Nr. gaura pentru bolt | h | t | H | D2 |
750121 | 15 | 100 | 80 | 60 | 4 | 12 | 9 | 130 | 80 |
750122 | 20 | 110 | 85 | 65 | 4 | 12 | 10 | 140 | 100 |
750123 | 25 | 120 | 95 | 75 | 4 | 12 | 10 | 160 | 125 |
750124 | 32 | 140 | 115 | 90 | 4 | 15 | 12 | 170 | 125 |
750125 | 40 | 160 | 120 | 95 | 4 | 15 | 12 | 190 | 140 |
750126 | 50 | 210 | 130 | 105 | 4 | 15 | 14 | 235 | 140 |
750127 | 65 | 250 | 155 | 130 | 4 | 15 | 14 | 260 | 160 |
