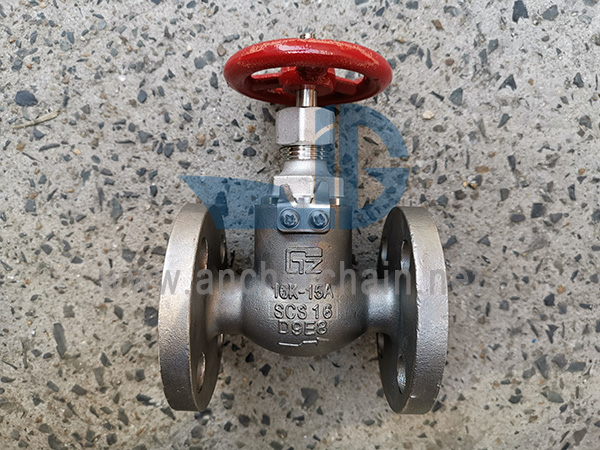

JIS F 7409 16K SCS16 supape de control cu ​​glob din oțel inoxidabil cu șuruburi

JIS F 7409 16K SCS16 supape de control cu ​​glob din oțel inoxidabil cu șuruburi
Supapa de reținere cu glob marin cu șurub este numită și supapă SDNR marină, supapă de reținere marină, supapă de reținere cu glob marin, supapă de reținere cu glob marin etc.
Funcție: deschide/închide sistemul de conducte și previne returul mediu.
Standard de proiectare: JIS F7409-1996
Standard de testare: JIS F7400-1996
Presiune de testare: corp-3.3Mpa, scaun-2.42Mpa

Dimensiunea flanșei conform JIS B2220-16K

Material de bază:
1-corp: oțel inoxidabil - SCS16/SUS316L
2-Disc: oțel inoxidabil - SCS16/SUS316L
3-tije: oțel inoxidabil - SCS16/SUS316L
4-Capotă: oțel inoxidabil - SCS16/SUS316L
5-Roată de mână: fontă (FC200)

Lista de dimensiuni principale (mm):

Cod IMPA	mărimea	L	D	C	Nr. gaura pentru bolt	h	t	H	D2
751071	15	110	95	70	4	15	12	130	80
751072	20	120	100	75	4	15	14	140	100
751073	25	130	125	90	4	19	14	160	125
751074	32	160	135	100	4	19	16	170	125
751075	40	180	140	105	4	19	16	190	140

Supapă de control marin din oțel inoxidabil JIS F7409 16K
Categorie: Valve cu glob JIS Marine
Material: otel inoxidabil
Standarde: JIS F7409
Certificat: CCS, BV, ABS, GL, LR, DNV, NK, RINA
Preț FOB: Obțineți cel mai recent preț acum
Locul de origine: China
